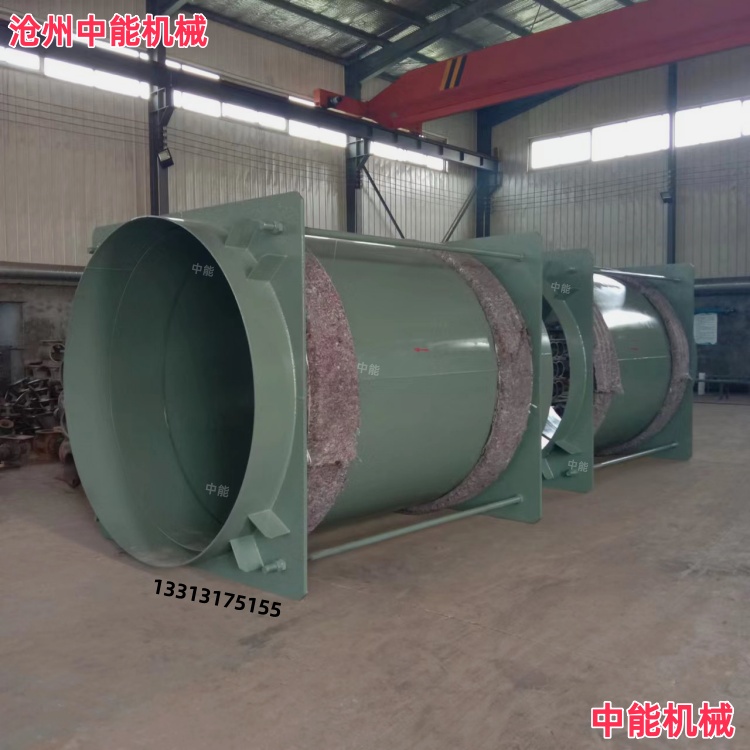

金属波纹补偿器

   波纹管补偿器配套通风蝶阀是一种集成伸缩补偿功能与蝶阀流体控制特性的特殊阀门，通过在阀体两端设计波纹管伸缩节，实现对管道系统轴向位移的吸收，适用于温度变化大、安装误差或振动显著的工况。‌

‌   金属波纹补偿器结构与工作原理：‌ 该阀门的核心在于波纹管伸缩节，其工作原理基于波纹管的弹性变形：当管道因热胀冷缩或安装偏差产生轴向位移时，波纹管通过自身弹性伸缩吸收位移，补偿量通常‌≤100mm‌，从而减少管道应力；蝶阀部分通过‌偏心蝶板‌的旋转实现介质通断，波纹管仅进行伸缩运动，避免回转，确保密封可靠性。‌
‌   主要特点与优势：‌
‌   密封性能优异‌：波纹管结构实现‌零泄漏‌，适用于高压、高温环境（如蒸汽管道），且密封可靠性高。
‌补偿能力强‌：可吸收管道轴向位移（补偿量可达‌±50mm‌），减少安装对中要求，避免因位移导致的阀门损坏。
‌   适应性广‌：支持多种驱动方式（如手动、电动、气动），适配压力范围‌0.1–6.4MPa‌、温度范围‌-40℃–650℃‌，覆盖水、油品、气体等多种介质。
‌安装便捷‌：法兰式结构允许管道任意位置摆放，无需严格对中，但需保持同心且避免强行拉伸。‌
‌   应用场景：‌ 常见于长距离输送管道系统，如市政供暖、石油化工、电力及污水处理等，尤其适合温差波动大、需频繁维修更换的场合（如蒸汽管道或大型排水系统）。‌
