TD带式输送机

发布时间:2013-04-17
TD带式输送机

TD带式输送机有 杰出的品质。我公司不断研制开发高新技术产品,赢得了用户的信赖及好评。公司全体员工热情欢迎您的光临,我们真诚希望与您携手共创美好未来,成为您值得信赖的合作伙。

带式输送机由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,是一种输送量大,运行费用低,使用范围广,结构简单,维护方便,成本低,通用性强等的输送设备。带式输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率。

TD带式输送机基本结构:

1、制动部分:有带式逆止器和滚柱逆止器两种。

2、清扫部分:分弹簧清扫器和空段清扫器。

3、滚动部分:分传动滚筒和改向滚筒两大类。

4、托辊部分:分槽形、平行、调心和缓冲托辊等。

5、附件:在罩壳、导料槽、漏斗等。

6、驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

7、卸料部分:分固定式犁式卸料器和电动卸料器。

带式输送机可输送的物料种类繁多,即可输送各种散料,也可输送各种纸箱,包装袋等货物,被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,适用的工作环境温度一般为-25~+40℃。除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式。

TD带式输送机工作特点:

带式输送机按其支架结构有固定式的移动式两种:按输送带材料有胶带、塑料带和钢芯带之分。带式输送机的工作环境温度一般在-10oC--+40oC之间,要求物料温度不超过70oC;耐热橡胶带可输送120oC以下的高温物料。物料温度 高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和 溶剂等成分的物料时,需采用耐油、耐酸碱的橡胶带式塑料带。带式输送机的带宽可分为:500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送长度,物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

TD带式输送机的产品代号为TD75,其意义如下

T D 75
┬ ┬ ┬
│ │ └────────- 1975年定型
│ └────────── 带式输送机
└───────────- 通用固定式TD带式输送机的订货代号应作如下标注
TD75 B V L
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 胶带输送机的公称长度(米)
│ │ │
│ │ └────────── 胶带速度(米/秒)
│ │
│ └───────────- 胶带宽度(毫米)

└───────────── 通用固定式带式输送机型号

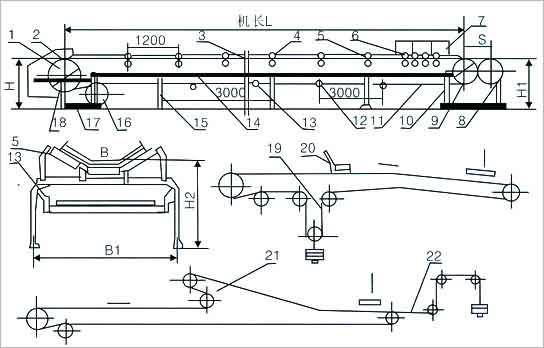

TD带式输送机外型尺寸图表:

TD带式输送机技术参数表:

承载拖
辊形式
带 速(m/s)

带 宽 B(mm)

500
650
800
1000
1200
1400

输 送 量 Q(t/s)




0.8
78
131
-
-
-
-
1.0
97
164
278
435
655
891
1.25
122
206
348
544
819
1115
1.6
156
264
445
696
1048
1427
2.0
191
323
546
853
1284
1748
2.5
232
391
661
1033
1556
2118
3.15
-
-
824
1233
1858
2528
4.0
-
-
-
-
2202
2996




0.8
41
67
118
-
-
-
1.0
52
88
147
230
345
460
1.25
66
110
184
288
432
588
1.6
84
142
236
368
553
753
2.0
103
174
289
451
677
922
2.5
125
211
350
546
821
111
