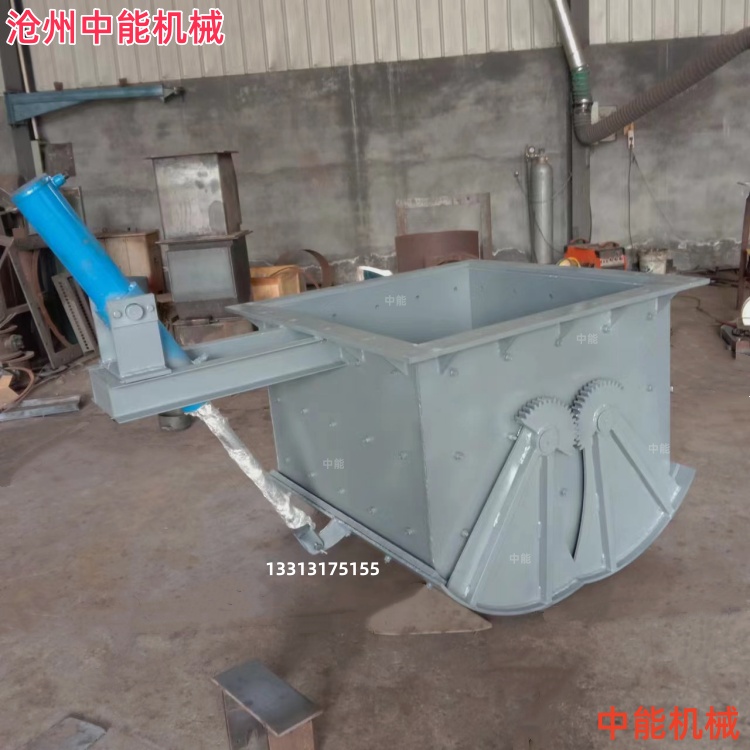

电液动腭式闸门

发布时间:2026-03-19

电液动腭式闸门是一种用于控制散状物料（如煤炭、矿石、灰渣等）装车卸料的工业阀门，其核心工作原理基于‌电液推杆驱动 + 齿轮-摇杆-扇形闸板联动机构‌。

关键特点：无卡阻设计‌：结构独特，运行灵活可靠，适用于堆比重 ≤2.5 t/m³（部分可达 5 t/m³）的物料‌。

‌ 电液动扇形阀结构组成‌：主要由阀体、扇形闸板、轴、齿轮、密封件、电液推杆及摇杆等部件构成。

‌ 驱动方式‌：采用‌电液推杆‌作为执行机构，通过全液压系统实现推拉力无级调速，适用于重载、高压工况。

‌

‌ 开启阶段：推杆推动摇杆，带动齿轮旋转，使两侧扇形闸板沿轴心‌向两边旋转开启‌，物料在重力作用下下落。

‌ 关闭阶段‌：当接料装置满载或需停止卸料时，电液推杆反向动作，带动摇杆和齿轮使扇形闸板‌复位闭合‌，截断物料流。

‌ 驱动优势‌：电液推杆提供稳定强劲推力，支持远程控制、程序联动，并具备过载保护功能‌。

‌ 适用范围广‌：广泛应用于建材、冶金、电力、化工、矿山等行业，温度适应范围通常为 ‌-29℃ 至 300℃‌‌。
