电液动腭式闸门

发布时间:2013-04-17

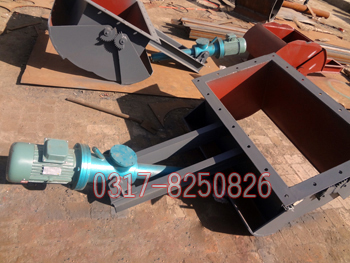

电液动腭式闸门

电液动腭式闸门是严格根据我 质量标准执行的。我公司拥有技术力量雄厚、生产工艺 、检测手段齐全,是公司制造 产品的坚实基础,庞大的信息网络,智能化的企业管理,高素质的员工队伍,是公司提供 服务的可靠 。中能品 象征着" 、 、诚信"成为广大客户的优先选择。

结构特点

电液动腭式闸门采用 碳钢焊接成形,结构 特,运行灵活可靠,无卡阻现象。采用电液推杆,全液压传动,推拉力均可实现无级调速。气动92式闸门采用气动推杆,通过配件组合可以远距离操纵或现场控制。

配用不同的传动装置能满足不同的工况需要。电动n,5式闸门采用带有超载保护装置的电动推杆,可避免烧坏电机,可以远距离操纵或程序控制,往复行程可以 调节位置自锁。

SEF为手动,DEF为电动,Y为电液动,QEF为气动。适用干堆比重≤2. 5t / m3的各类矿石、煤炭、焦炭、灰渣、化工产品等散状物料,广泛应用于建材、冶金、化工、玻璃等行业的仓底卸料。

工作原理

腭式闸门由本体、扇形闸板、轴、齿轮、密封件、执行机构等部件构成。一。手动或执行机构推 动摇杆,使齿轮带动扇形闸板沿轴心旋转,使两个扇形闸板向两边开启,物料随即下落,待接料装置满载后,再由执行机构带动摇杆,,使扇形闸板复位,关闭截断下落的物料。

型号
A
B
C
D
E
F
H
M
N
N×α
n1-φ
n-φ
功率(KW)
DEZ-30
300
400
180
150
100
710
300
320
260
2×180
8-14
DYT700-180
1.10
DEZ-40
400
500
240
160
120
740
360
2×230
DYT700-240
DEZ-50
500
626
290
250
150
765
480
3×190
12-8
DYT1000-290
1.50
DEZ-60
600
726
340
290
180
790
600
3×224
DYT1000-340
DEZ-70
700
850
390
320
220
845
660
4×198
16-22
DYT1750-390
2.20
DEZ-80
800
950
440
530
240
870
760
4×222
DYT1750-440

使用说明:

•赛安装时请注意闸门本体上标明介质流向。两法兰连接时必需加密封垫片,然后均匀锁紧螺栓。
•运行时请辨清扇形闸板开关方向,执行机构请正确接线。
•运行时请定期给各传动部位加润滑油。
