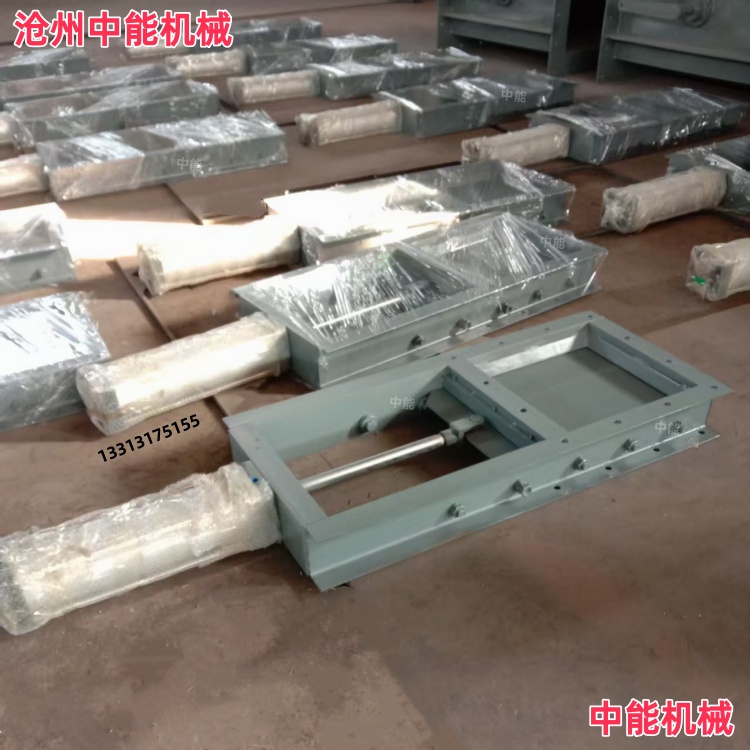

电动插板阀是一种用于锅炉冷热风道、烟道脱硫及卸料装置等系统中，实现介质流向关断或隔绝的关键设备。其参数选择直接影响设备的密封性能、运行可靠性与使用寿命。以下是电动烟道插板门的主要参数详解。
一、 核心规格参数
1. 公称通径：
手动双向插板阀公称通径是阀门流通口径的基本指标，决定了设备的尺寸规格。
圆形阀门：通常以“DN”表示，常见范围从DN200至DN500，部分大型应用可定制至DN2000及以上。
方形阀门：通常以“宽度×高度”（W×H）表示，常见规格包括200×200、300×300、400×400、500×500、600×600、700×700等。
公称压力指阀门能承受的介质工作压力等级，需与系统压力匹配。
常见等级：烟道系统多为低压或常压环境，常见压力等级为PN0.05、PN0.1、PN0.25、PN0.6 MPa。
较高压力：在特定高压场景下，可提供PN1.0 MPa至PN1.6 MPa的规格。
材质：材质选择取决于介质的温度、腐蚀性及含尘量。
阀体与框架常用材质：碳钢（如Q235A）、不锈钢（如304、316、316L）、铸钢等。
闸板（插板）常用材质：2Cr13、201、304、316、316L不锈钢，以适应耐磨或防腐需求。
高温应用：对于温度较高的场合，可采用耐热钢（如16Mn）等材质，设计耐温可达≤380℃至≤550℃。
二、 性能与设计参数
工作温度范围：
常规设计耐温范围通常为-20℃至+400℃。
针对锅炉热风道或高温烟道，设备设计耐温可提升至≤380℃
5或≤550℃，高温定制款甚至可适应更高温度环境。
密封性能：
密封性能是衡量插板门关断效果的关键指标。
密封形式：主要分为硬密封（如金属堆焊2Cr13或硬质合金）和软密封（采用丁腈橡胶、三元乙丙橡胶、氟橡胶等阀座密封圈）。
泄漏率：高品质插板门要求内泄漏率低（如≤0.5%），外泄漏率低，部分产品设计要求内外泄漏率为“0”。
填料密封：阀杆等处常用石墨盘根或四氟盘根进行密封。
电动驱动是核心特征，涉及以下参数：
电源：通常为交流三相三线~380V/50Hz，也可根据用户需求确定。
控制信号：可接收4-20mA或1-5V等控制信号，实现远程自动化控制。
启闭速度与力矩：需根据系统要求设定。需注意在带压工况下，从关到开的驱动力矩可能显著增大，电机选型与机构设计需留有足够余量，防止因驱动力矩超限导致电机过载损坏。
操作方式：通常配备机电一体化电动装置，支持就地手动操作（通过手轮）、远程控制及程序控制（如接入DCS系统）。
三、 结构与连接参数
1. 连接形式：阀门与管道的连接方式主要有：
法兰连接：最常用，符合GB/T9113、JB/T79等法兰标准，安装拆卸便捷。
焊接连接：适用于高压、高温或大口径场景，密封性更强。
对夹式连接：多见于小型圆形阀门（DN≤200），结构紧凑。
2. 结构特点
传动机构：电动插板门多采用丝杆（螺杆副）传动，将电机的旋转运动转换为插板的直线运动，运行平稳可靠。
检修设计：部分产品采用全封闭结构，插板开启后位于密闭检修室，并设有检修门，便于在风道外检修或更换密封填料。
