电动执行器
插板阀是一种结合了传统插板阀结构与电动调节功能的阀门，主要用于对管道介质流量进行精确控制的自动化设备。
一、基本结构与工作原理
圆形

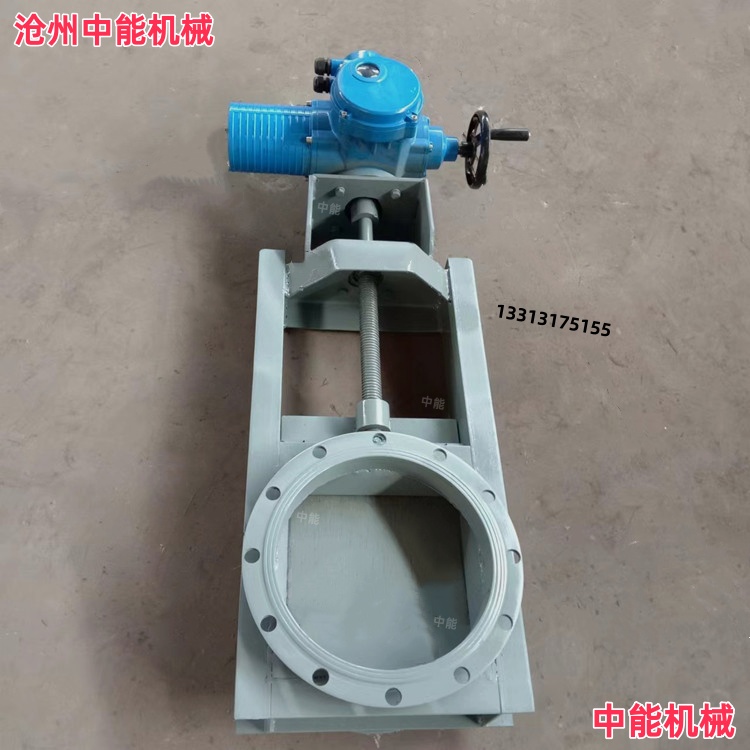

手动插板阀的核心由两部分组成：作为驱动源的电动执行器，以及作为调节机构的阀门本体（阀体、闸板等）。
电动执行器接收来自控制系统的模拟量信号，驱动阀杆带动闸板作上下直线运动。
其闸板作为启闭件，运动方向与流体方向垂直。
通过精确控制闸板的提升高度，改变流体通道的开口大小，实现对介质流量、压力等参数的连续调节。
二、主要技术特点
调节功能：区别于传统仅能全开或全关的插板阀，电动调节型通过集成电动执行器和控制单元，具备了连续调节与节流的能力。
部分设计通过红外测距等反馈机制实现闸板位置的精确控制。
结构紧凑：通常采用超短结构长度或对夹式设计，能节省材料、减轻管道系统整体重量并减少占用空间。
密封与耐用性：闸板常采用奥氏体不锈钢等耐腐蚀材料，有效防止因腐蚀导致的密封泄漏。
密封面设计有楔形结构，可分为软密封和硬密封（如不锈钢、硬质合金）形式，以适应不同介质。
闸板具备剪切功能，可刮除密封面上的粘着物，自动清除杂物。
驱动与控制：配备多回转式电动装置，可实现远程控制、现场手动操作或与计算机系统集成实现自动控制。
电动装置可选标准型、防水型或防爆型，以适应不同环境。
广泛的适用性：安装高度与位置不受限制，并能适应高温、粉尘等工况。
